Как делать диагностику автомобиля через ноутбук, программа

Диагностика автомобиля через ноутбук

Прежде чем научиться диагностировать двигатель самого автомобиля, нужно знать, когда проводить такую работу, что выявляет, научиться читать коды ошибок. Современные программы для станций технического обслуживания автомобилей дают информацию даже о небольших отклонениях от оптимальной работы двигателя автомобиля.

Помимо диагностики двигателя, компьютерная диагностика с помощью ноутбука также показывает, какие неисправности существуют в трансмиссии и ходовой части сложного автомобиля. Это то, что вы быстро научитесь делать сами.

В большинстве случаев для настройки блока управления (БУ) используется компьютерная диагностика. После выявления причины нестабильной работы двигателя вы сможете устранить неисправности. Одного обнаружения ошибок недостаточно.

Что может сделать начинающий автомобильный диагност, помимо всего прочего, это

• уменьшать и увеличивать обороты холостого хода (обороты на холостом ходу);
• отрегулировать подачу топлива или, говоря научным языком, настроить лямбда-характеристику;
• если в расширенной версии программы установлены дополнительные плагины (что расширяет функциональность), то можно запрограммировать интерфейс автомобильной электроники;
• отрегулировать автотест в случае отказа, замеченных неисправностей.

Что потребуется для диагностирования ЭБУ при помощи ноутбука

Правильность проведения испытаний автомобиля таким способом зависит от подготовительной работы и наличия всего необходимого оборудования. В настоящее время существует широкий спектр оборудования для тестирования автомобилей.

Рекомендуется, чтобы автомобилист заранее установил диагностический разъем (стоит внимательно рассмотреть места возле руля — где он обычно располагается), а затем приобрел необходимое оборудование.

Основными устройствами являются:

• Ноутбук или смартфон. Телефон удобен для проверки автомобиля руками в туристических условиях, если он внезапно остановился посреди дороги и предстоит долгий путь. Ноутбук, как и настольный компьютер, позволит провести более серьезную диагностику. Затем на него можно установить профессиональное диагностическое программное обеспечение. Допустимо использовать самый обычный ноутбук со стандартным разъемом RS-232 для кабеля передачи данных, но при этом необходимо установить хотя бы одно из устройств беспроводного доступа. Лучше, если это будет Bluetooth, и хотя он не такой быстрый, как аналогичный Wi-Fi, большинство адаптеров (сканеров) работают на нем. Если вы используете настольный компьютер, вы не сможете проверить автомобиль в дороге, но устройство является более мощным. Если устройство старое и не имеет Bluetooth, вам помогут адаптеры или беспроводные модули.
• Сканер. Подключается к диагностическому разъему, он должен быть подобран специально для марки автомобиля. Некоторые производители адаптеров создают устройство, которое можно подключить к большинству моделей импортных и отечественных автомобилей. В комплект поставки адаптера должен входить кабель для подключения к компьютеру. Сканер оснащен блоками разъемов, интегральными схемами, панелями управления и сигнализации. Он служит передаточным звеном между бортовым компьютером и ноутбуком, где данные обрабатываются в удобочитаемую форму.
• Программное обеспечение. Их можно загрузить прямо из Интернета, где имеется множество программ. Они могут быть как универсальными, так и предназначенными для конкретной модели. Однако желательно выбирать программу для конкретной марки, она будет «ограничена» конкретной моделью.

Виды адаптеров для OBD2

Они могут быть профессиональными, дилерскими и любительскими. Существуют как универсальные версии, так и предназначенные для конкретной модели. Многорежимные сканеры являются лучшим вариантом и могут работать с различными автомобилями.

Разновидности сканеров:

• Дилерские сканеры. Это дорогие сканеры, которые предлагаются в автосалонах и включают профессиональные устройства, предназначенные для конкретной марки автомобиля. Их можно использовать даже для грузовиков.
• Многомодовый. Они многофункциональны и могут использоваться для многих моделей. Они используются в гаражах, а также могут применяться опытными пользователями, разбирающимися не только в автомобилях, но и в программном обеспечении. С помощью этих адаптеров можно обнаружить неисправности DTC и точно определить местонахождение неисправного компонента или детали. Многомодовые адаптеры могут подключаться к компьютерам и смартфонам, а большинство из них имеют дисплей для удобства управления.
• Любительские модели могут контролировать датчики и распознавать основные коды неисправностей. Эти инструменты в основном используются начинающими автомобильными энтузиастами. Они способны обнаружить разрыв цепи или отказ датчика, после чего электроника возвращается к работе. Любительские датчики способны очистить обнаруженную неисправность, когда загорается кнопка ‘Check Engine’. Устройства этой группы основаны на микросхеме ELM327. Связь с электроникой автомобиля осуществляется с помощью AT-команд, обмен сообщениями организуется по протоколу RS-232. Соединение с компьютером может осуществляться через Bluetooth, USB или Wi-Fi и происходит по протоколу UART.

Сканеры не только считывают ошибки, но и удаляют их, а также помогают просмотреть все данные с бортового компьютера. Адаптеры и разъемы подбираются под конкретную марку автомобиля.

Какие адаптеры предлагаются на рынке сейчас

Наиболее распространенными моделями для диагностики автомобилей с помощью ноутбука своими руками являются сканеры на базе чипа ELM 327. Их беспроводные варианты могут стать отличным приобретением.

Среди любительских адаптеров выделяется «Scan Tool Pro», производитель наделил его расширенными функциями, в дополнение к стандартным они могут считывать и сбрасывать тормоза и подушки безопасности. Они могут использоваться для сканирования работы самого автомобиля и его датчиков.

Как только устройство выявляет ошибку, оно обновляет себя, внося необходимые исправления. Интересно, что он может делать это и во время движения автомобиля. Scan Tool Pro может точно определить VIN-номер, трансмиссию или двигатель.

Среди многоцелевых моделей особо следует отметить «Smart Scan Tool» с чипом ELM323/327, который способен диагностировать все современные автомобили возрастом до 20 лет. С его помощью можно проводить диагностику всех установленных датчиков в режиме реального времени, а затем использовать полученные данные для настройки автомобиля по своему вкусу.

Кроме того, доступны китайские Delphi DS150 и Autocom CDP.

Портативные сканеры включают Launch Creader V, который представляет собой компактный и удобный диагностический инструмент. Отличным профессиональным прибором является Autel MaxiSYS, который имеет русскоязычный интерфейс.

Среди дилерских устройств — изобретенный BOSCH профессиональный прибор, а также новейший инструмент Bluetooth MB Star C4 Scanner Tool — разработанный специально для Mercedes.

Распиновка разъема OBD-2 и аналогов

Программы для диагностики авто с помощью ноутбука

Если приобретается адаптер, программное обеспечение входит в комплект поставки. Если программного обеспечения нет в наличии или оно по каким-то причинам не устраивает владельца автомобиля, он может самостоятельно загрузить понравившуюся программу из Интернета.

Основные функции программного обеспечения включают:

• Для расшифровки полученных кодов ошибок;
• Определение и отображение на мониторе ноутбука основных рабочих состояний систем автомобиля;
• Для определения и расшифровки статуса обнаруженных ошибок;
• Чтобы устранить причины ошибок и стереть их из памяти системы;
• Отчет об обнаруженных неисправностях и выполненном техническом обслуживании.

Популярные программы включают:

• Мотор-Тестер — это профессиональная программа, предназначенная для диагностики отечественных автомобилей, таких как УАЗ, ВАЗ, ГАЗ и аналогичных;
• Uniscan — это универсальная версия программного обеспечения, используемого для контроля неисправностей электронных систем многих иностранных автомобилей с годом выпуска до 17 лет.
• KWR-D надежен и оснащен множеством полезных регулировок. С его помощью можно проверить важные параметры автомобиля, а также различные механизмы, такие как катушки, инжекторы и другие.
• Vagcom, программное обеспечение для автомобилей VAG, прекрасно справляется с неисправностями автомобилей VW, Audi, Skoda, Seat и других.

Самостоятельная диагностика авто через ноутбук

Что вам понадобится для диагностики

Давайте теперь рассмотрим, что вам понадобится для компьютерной диагностики.

Список примерно следующий:

• Компьютер — в нашем случае это будет обычный ноутбук, но желательно, чтобы он имел встроенные или внешние модули Wi-Fi и Bluetooth;
• Адаптер сканера — в нашем случае возьмем самый простой и популярный «Smart Scan Tool», который легко купить;
• Специализированное диагностическое программное обеспечение — их много, и выбор зависит от личных предпочтений; как вариант, можно попробовать несколько программ и выбрать наиболее понравившуюся;
• Интернет-базы данных с данными по расшифровке ошибок на выходе — в сети их достаточно для всех моделей;

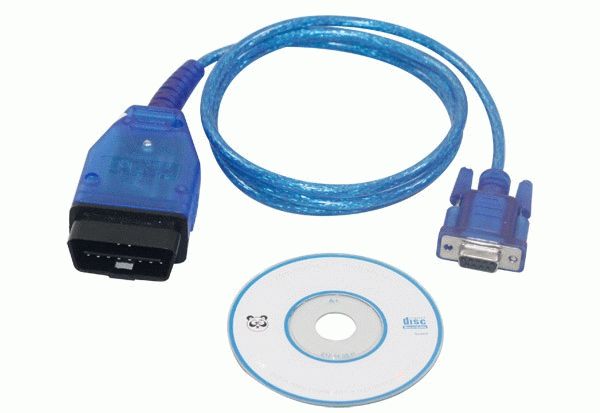

• Интерфейсный (компьютерный) кабель для передачи данных — возможно, вам понадобится только прямое подключение к порту автомобиля, если доступ к Wi-Fi и Bluetooth будет проблемой.

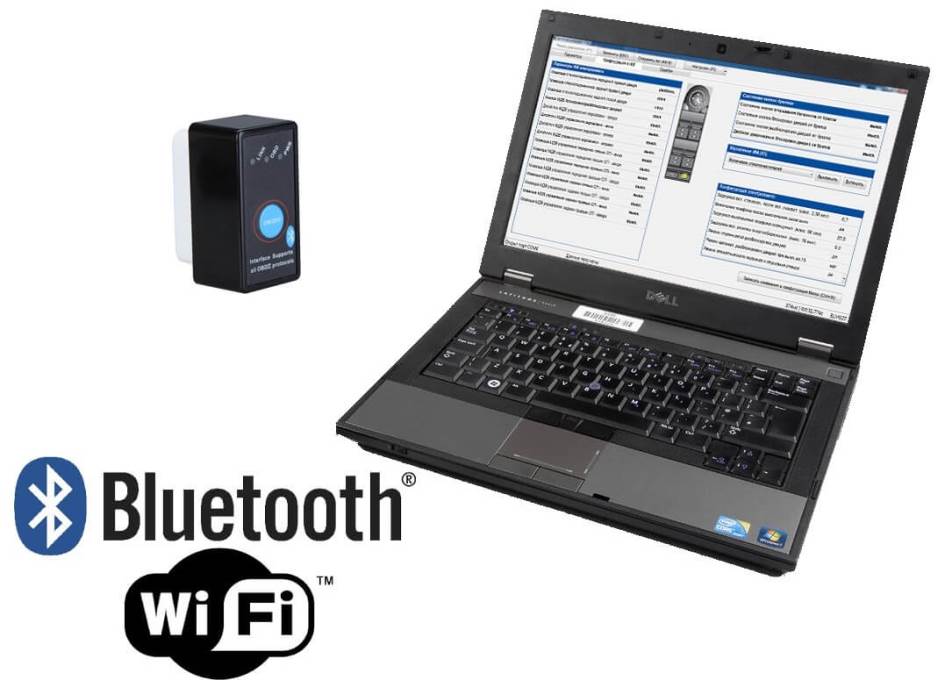

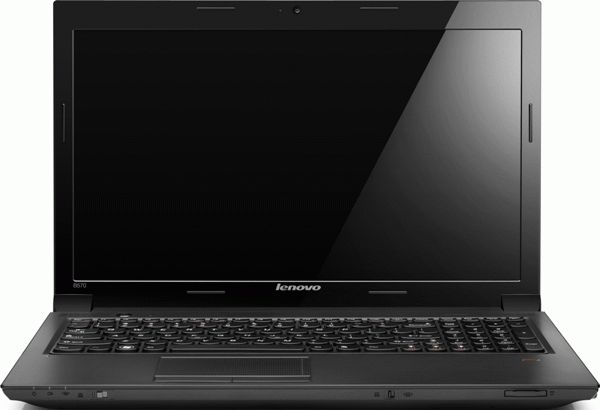

Ноутбук

Для скоростных систем экспресс-проверки автомобиля в туристических условиях проще и удобнее смартфон, чем ноутбук, но только последний позволит водителю освоить диагностику на серьезном уровне, с возможностью установки профессионального диагностического программного обеспечения в будущем.

Требования к самому ноутбуку не особые, кроме желательного наличия стандартного COM-порта (гнездовой разъем RS-232 для подключения кабеля передачи данных) и любого устройства беспроводного доступа — желательно Bluetooth, а не Wi-Fi, поскольку именно bluetooth-доступ есть у большинства популярных сканерных адаптеров.

Конечно, проверить автомобиль можно и с помощью настольного компьютера, но ноутбук позволяет делать это на ходу и просто удобнее как небольшое, но мощное и самодостаточное устройство.

Если в ноутбуке чего-то не хватает: COM-порта или Bluetooth/Wi-Fi, проблему решат адаптеры, а также внешние беспроводные модули. Здесь я бы посоветовал не экономить на Bluetooth-адаптере и выбрать устройство из среднего ценового сегмента, так как бюджетные модели имеют низкую мощность и часто отказываются видеть сопряженные устройства.

Сканер

Адаптер сканера — это небольшое вставное устройство, содержащее основной чип, а также блоки разъемов, передачи данных, сигнализации и иногда панель управления.

Сканер адаптирует потоки данных от бортового компьютера для передачи их на обычный компьютер, где они обрабатываются и выводятся в читаемом виде.

Адаптеры бывают разные: некоторые, обычно профессиональные или полупрофессиональные сканеры для сервисных и дилерских центров, могут работать только с определенными марками автомобилей. Например, сканер «Вася-Диагност» (создатели были с чувством юмора ;-)) предназначен только для автомобилей «VAG».

Однако нас больше интересуют многорежимные адаптеры, которые могут работать с несколькими марками автомобилей. Здесь несомненное превосходство, как по универсальности, так и по соотношению цена-качество, сохраняет уже упомянутый мной OBD-сканер «Smart Scan Tool», основанный на интегральной схеме ELM323/327.

Этот OBD-сканер подходит практически для всех современных автомобилей возрастом до 20 лет (начиная с 1996 года). «Smart Scan Tool» продается по цене около $30 и позволяет в режиме реального времени контролировать работу всех датчиков, ремонтировать и исправлять ошибки, а также настраивать всю систему в соответствии с особенностями автомобиля.

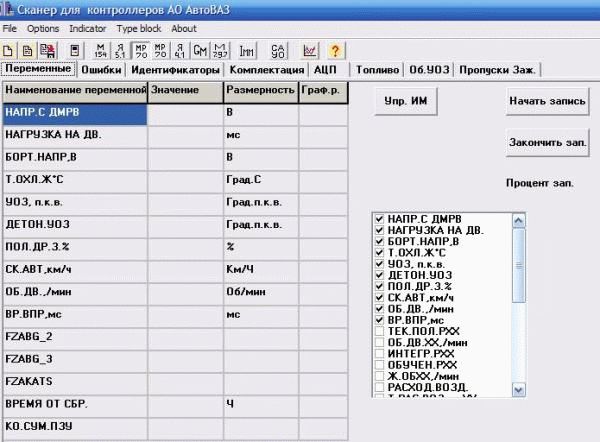

Программы

Программное обеспечение обычно поставляется вместе с адаптером, но его также можно загрузить из Интернета.

Функциональность программного обеспечения может сильно различаться. Для общего представления здесь приведено то, что входит в большинство приложений:

• Отображение основных параметров и условий работы всех систем автомобиля;
• Считывание кодов неисправностей;
• Декодирование кодов неисправностей;
• Удаление неисправностей после устранения причины неисправности;
• Отображение и комментирование состояния неисправности;
• Ведение всех видов отчетов, записей о неисправностях и техническом обслуживании.

Как я уже упоминал ранее, существует множество подобных программ.

Вот те, которые завоевали наибольшую популярность среди автомобилистов:

• «Uniscan» — это серия программ для диагностического обследования практически любого автомобиля основных производителей (США, ЕС, Япония, Корея) не старше 2001 года выпуска: Ford, Chevrolet, Nissan, Toyota, KIA, Daewoo, BMW, Opel и др.
• «Мотор-Тестер» — это очень мощная полупрофессиональная программа, с помощью которой можно диагностировать многие автомобили российского производства (ВАЗ, УАЗ, ГАЗ и т.д.).
• «Vagcom» и «Vag Tool» — это две программы для диагностики автомобилей, принадлежащих к так называемой группе VAG (Volkswagen-Audi-Group). Это позволяет сотрудничать с такими брендами, как Audi, Seat, Volkswagen, Skoda и др.

Как диагностировать машину через ноутбук

Все, что вам нужно для проверки компьютера, вы уже знаете. Теперь осталось описать саму процедуру.

Вот что вам нужно сделать шаг за шагом:

1. Подготовьте все необходимое и соберите в машине (ноутбук, сканер).
2. Включите ноутбук — на нем должна быть установлена одна из программ самодиагностики.

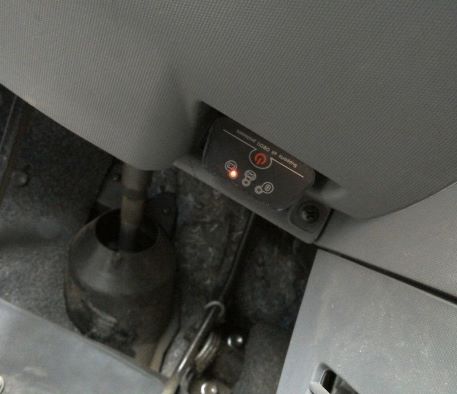

3. Найдите диагностический разъем в автомобиле — он может находиться в самых разных местах (по всей приборной панели, а также под капотом), но чаще всего он расположен возле рулевой колонки.
4. Подключите скан-инструмент к разъему и включите его (если требуется) — загорится индикатор подключения;

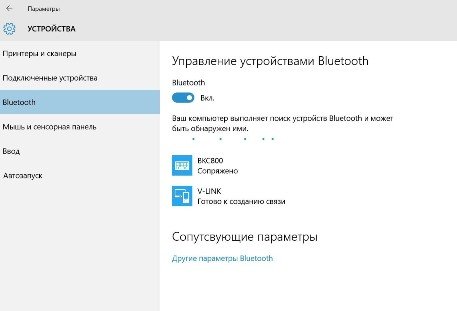

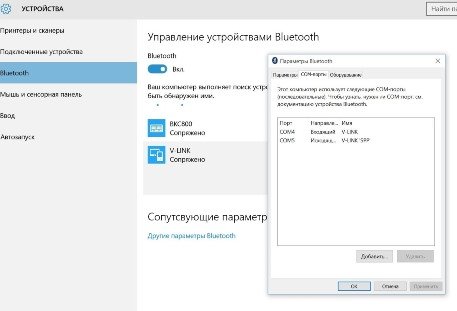

5. Убедитесь, что соединение Bluetooth установлено правильно, и выполните сопряжение устройств — загорится индикатор Ready;

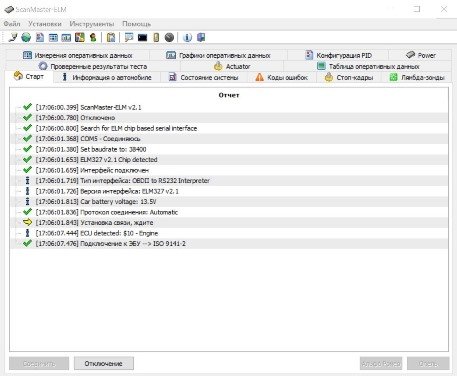

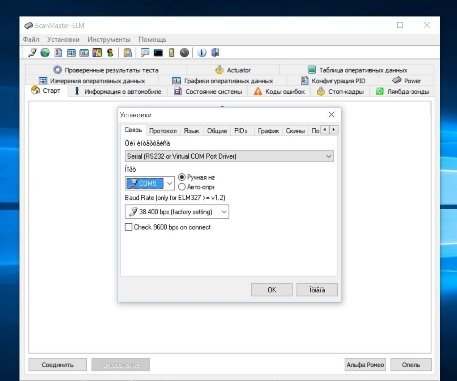

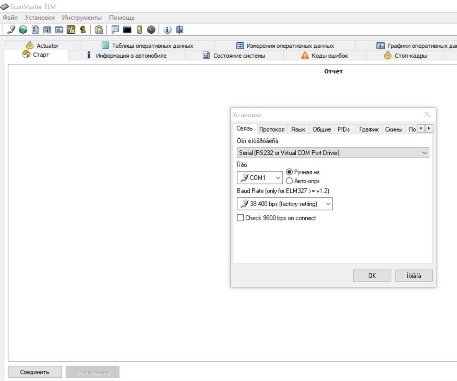

6. Откройте программу Vehicle Diagnostics и подключите к ней поток данных от автомобиля. Если все в порядке, программа подаст сигнал, что видит автомобиль, и начнет обрабатывать поступающие данные, после чего выведет на экран основные параметры.

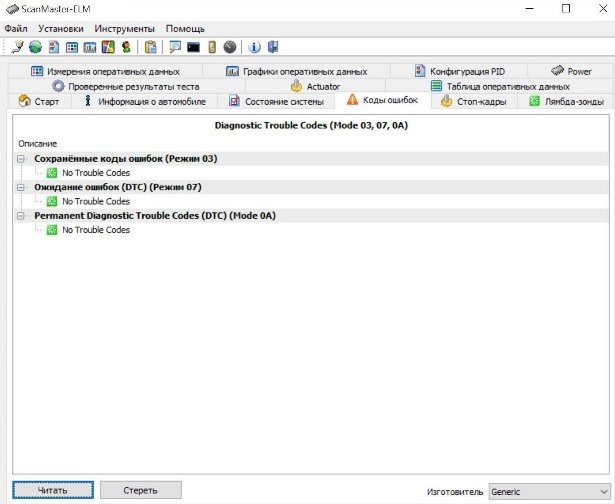

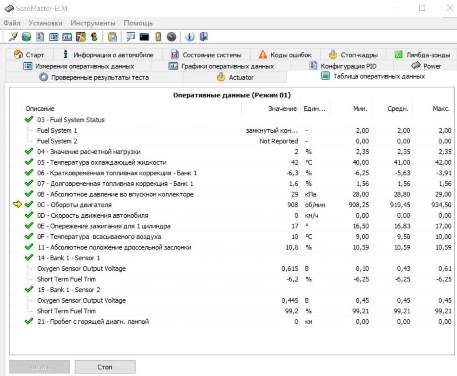

7. Работая с интерфейсом программного обеспечения, вы можете задавать команды для проверки, регулировки или исправления того, что вам нужно, и считывать данные.
8. Если вам нужна более глубокая проверка, сохраните коды обнаруженных ошибок в файл и проанализируйте их с помощью онлайн-ресурсов, таких как этот каталог или через этот сервис.

Простая проверка основных параметров ни у кого не вызовет затруднений, особенно при использовании сканера ELM327 OBD, но для более глубокой диагностики необходимо хорошо ознакомиться с возможностями программы самодиагностики и приобрести некоторый опыт.

Диагностика автомобиля через ноутбук своими руками

Что нужно для того, чтобы самостоятельно проводить диагностику автомобиля с помощью ноутбука:

• компьютер (ноутбук) с Bluetooth и Wi-Fi;
• сканер-адаптер;
• программное обеспечение — набор специальных программ для диагностики автомобиля, которых существует множество, вы можете выбрать любую;
• доступ в Интернет и веб-сайт со списком кодов, указывающих на неисправности в системе.

Если у вас возникли проблемы с беспроводным подключением, вам также понадобится кабель для передачи данных для ноутбука.

Ноутбук

Для самодиагностики автомобиля можно также использовать настольный компьютер. Благодаря своей легкости и мобильности, а также возможности автономной работы в любом месте, ноутбук гораздо удобнее для использования в диагностике.

Его технические параметры не представляют особой ценности. Единственным важным моментом является наличие COM-порта для подключения кабеля передачи данных и беспроводного модуля — лучше, если это будет Bluetooth, так как большинство адаптеров работают именно с ним.

Если вышеперечисленные элементы отсутствуют — это не проблема. Можно приобрести сменные адаптеры и адаптеры bluetooth. В крайнем случае, можно воспользоваться смартфоном — это удобнее, если вам нужно проверить в полевых условиях. Он не сможет провести полное сканирование автомобиля, но может выполнить быстрый тест.

Сканер

Адаптер спецификации преобразует информацию с бортового компьютера так, чтобы ее можно было считать.

Это устройство включает в себя:

• интегральная схема;
• гнездо разъема;
• модули передачи данных;
• панель управления;
• датчики подключения.

Некоторые разновидности работают только с определенной маркой автомобиля, поэтому будьте внимательны при поиске. Лучше выбирать универсальные адаптеры, такие как OBD сканер «Smart Scan Tool» — является одним из лучших по качеству и его сочетанию с доступной ценой. Он подходит практически для любого автомобиля, если он не старше 1996 года выпуска.

Программное обеспечение

Диагностическое программное обеспечение часто поставляется вместе с адаптером. Существует широкий выбор программного обеспечения, вы можете загрузить любую программу и использовать ее.

Что они могут сделать:

• Считывание кодов неисправностей и их расшифровка;
• Отображение параметров всех систем машины на мониторе;
• Выполнение отчетов, журналов тестирования;
• Удалите неисправности из списка, если их причина устранена.

Для примера можно выделить наиболее популярные приложения:

• Uniscan — подходит для проверки автомобилей основных иностранных производителей с 2001 года;
• «Мотор-Тестер» — полупрофессиональное программное обеспечение с полной функциональностью, работает с большинством российских автомобилей;
• «Vagcom» и «Vag Tool» — эти программы созданы специально для автомобилей, выпускаемых концерном VOLKSWAGEN — Audi, Seat, Skoda, Bentley, Bugatti и других.

Перед проведением диагностической проверки найдите и установите программу на свой ноутбук. Не лишним будет ознакомиться с информацией о его особенностях и правилах использования.

Видео «Как выбрать сканер для диагностики?»

Рекомендации по выбору диагностического сканера и советы экспертов описаны в видео ниже

В каких случаях надо делать диагностику:

1. Когда загораются значки или надписи на приборной панели автомобиля.
2. Наблюдаются сбои в работе узлов и механизмов конструкции автомобиля.
3. После покупки подержанного автомобиля, настройка автомобиля на оптимальный режим работы и выявление возможных неисправностей.
4. После покупки подержанного автомобиля, чтобы настроить автомобиль на оптимальную работу и выявить неисправности. Проверьте инжектор, шасси (ходовую часть) и трансмиссионный блок.
5. Проверка осуществляется в соответствии с графиком, например, раз в год. Так называемый профилактический осмотр. Позволяет обнаружить незначительные отклонения на ранней стадии. Обычно она выполняется с помощью ноутбука, но также может быть выполнена с помощью планшета, телефона.
6. Он также используется для проверки обслуживающего персонала, чтобы обезопасить себя от ремонта дефектных деталей.

Наиболее эффективным способом диагностики автомобиля является ноутбук.
Особые требования к тому, когда именно должна проводиться проверка гаража или мастерской:

Когда следует проверять подвеску:

• Если визуальный осмотр передних шин показывает неравномерный односторонний износ;
• Если появляется шум, которого раньше не было;
• Система ABS срабатывает раньше;
• Если увеличился люфт в рулевом колесе (свободный ход);

Когда следует проверять инжектор:

• Если расход топлива увеличивается;
• Если инжектор нагревается в течение длительного времени;
• Если ДВС автомобиля не запускается сразу;
• Если мощность двигателя снижается;
• Если двигатель издает шумы.

Когда необходимо проверить трансмиссионную часть автомобиля:

• Если одна из скоростей не может быть включена;
• При рывках, толчках возникает вибрация;
• Если при переключении передач возникает пробуксовка;
• Если расход топлива увеличивается (это может быть связано не только с неисправностью в двигателе внутреннего сгорания, но и в частях коробки передач);
• Если из коробки передач вытекает масло.

Программное обеспечение считывает все коды неисправностей с блока управления (БУ), анализирует датчики и регуляторы, диагностику масла и дроссельной заслонки.

Электроника авто подвергаемая компьютерной диагностике

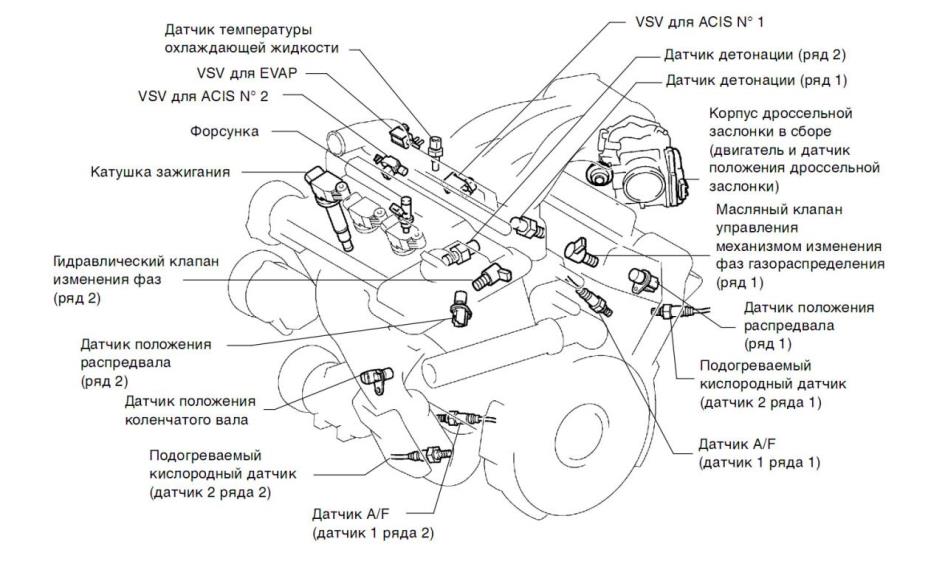

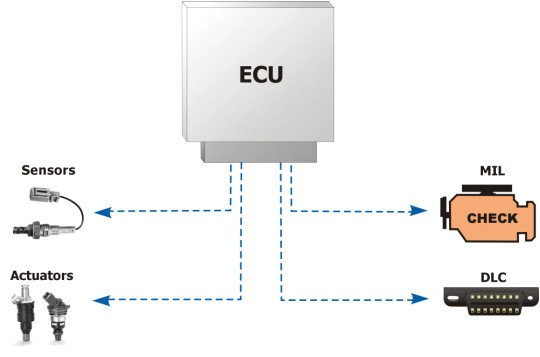

Блок управления двигателем (ECU — Electronic Controlled Uni) состоит из электронных и электрических компонентов: датчиков, реле и исполнительных механизмов. Они работают вместе, чтобы предоставить блоку управления двигателем параметры, необходимые для управления впрыском и т.д.

Используются различные типы контроллеров, которые в основном состоят из термопар, температурных резисторов (RTD) и датчиков Холла.

ЭБУ отвечает за мониторинг всех аспектов работы двигателя:

• внесение корректировок на основе исходных данных;
• показания расхода воздуха;
• регулировка положения дроссельной заслонки;
• управление фазами зажигания;
• холостого хода;
• время;
• электронное управление клапанами и т.д.

1	Соотношение воздух/топливо	Проверяет правильное соотношение воздуха и топлива
2	Частота вращения двигателя	Контролирует скорость
3	Положение дроссельной заслонки	Контролирует положение дроссельной заслонки
4	Положение коленчатого вала	Контролирует положение TDC поршня
5	Позиции в палате	Контролирует положение клапана
6	Детонации	Обнаруживает стук
7	Температура охлаждающей жидкости двигателя	Измеряет температуру
8	Абсолютное давление в коллекторе или MAP	Используется для регулирования топлива
9	Массовый расход воздуха или MAF	Указывает количество воздуха, поступающего в ЭБУ
10	Датчик кислорода/лямбда	Контролирует количество кислорода в выхлопных газах
11	Давление топлива	Измеряет давление топлива в системе
12	Скорость (VSS)	Измеряет скорость транспортного средства

Когда следует проводить диагностику авто через ноутбук?

Прежде чем говорить о том, как проверить автомобиль, давайте разберемся, в каких случаях проводится проверка. Самодиагностика — это процедура считывания кодов неисправностей, которые могут присутствовать в работе компонента или узла.

Если у вас есть хорошее программное обеспечение, вы можете легко проверить подвеску автомобиля, инжектор и другие узлы.

Итак, в каких случаях вам следует проверить?

1. Если вы покупаете подержанный автомобиль.
2. Если на приборной панели загорелась лампочка Check Engine или лампочки, которые никогда не загорались при работающем двигателе.
3. Если вы заметили, что какое-либо оборудование или системы работают со сбоями. В этом случае диагностика позволит убедиться, что все работает нормально, или наоборот.
4. Снизить финансовые затраты на ремонт автомобиля в будущем. Периодическое профилактическое обслуживание должно проводиться не реже одного раза в год. Это позволит раньше обнаружить возможные неисправности в этих или других системах и соответственно снизить возможные затраты на ремонт.

Диагностика автомобиля с помощью ноутбука

В таких случаях необходимо провести компьютерную диагностику:

1. При неравномерном износе шин на колесах автомобиля возникает шум и гул при вхождении в поворот, эти звуки также могут возникать при движении по неровной дороге. Эти симптомы являются признаком того, что шасси нуждается в диагностике.
2. Если расход топлива увеличивается, двигатель долго прогревается, его трудно запустить, наблюдается падение мощности и в целом двигатель работает неустойчиво. Также важно проверить двигатель, если он начинает издавать шумы или плавают обороты холостого хода. При возникновении проблем с двигателем следует провести диагностику системы впрыска или электронного компонента.
3. Если коробка передач не работает должным образом. Например, если у вас автоматическая коробка передач и одна из передач не включается. Также проверяется наличие вибраций и рывков, а также пробуксовки при переключении передач.

Рекомендации экспертов

Что советуют эксперты:

1. Прежде всего, не стирайте ошибки из памяти, если вы ранее не устранили проблему. Это приведет к стиранию самого кода, но неисправность останется.
2. Если вы хотите получить наиболее точные результаты, лучше всего использовать сканер.
3. Не приступайте к диагностике, если вы не уверены в своих силах.
4. Не изменяйте параметры автомобильной системы, если не знаете, за что они отвечают.

Прошивка также постоянно обновляется и позволяет диагностировать не только двигатель, но и автоматические коробки передач и вариаторы. В некоторых автомобилях маршрутизаторы могут «видеть» блоки ABS и системы пассивной безопасности.

Одним из преимуществ маршрутизатора перед сканером является то, что он всегда подключен к автомобилю и сообщает о неисправностях в системе управления двигателем в режиме реального времени. Некоторые устройства также выдают голосовые предупреждения, когда параметры работы двигателя выходят за допустимые пределы.

Необходимые инструменты и приборы для диагностики

Для того чтобы компьютерная диагностика автомобиля своими руками дала результат, необходимо правильно подготовиться. В настоящее время существует огромное количество устройств для тестирования автомобильных систем.

Это связано с тем, что каждый современный автомобиль компьютеризирован и рано или поздно потребует диагностики. Владелец любого автомобиля должен знать, где находится диагностический разъем, обычно он находится под приборной панелью рядом с рулевым колесом (автор видео — al zh).

Для тестирования лучше использовать сканер. Это устройство необходимо для прямой связи с блоком управления и считывания комбинаций ошибок. С помощью сканера можно считывать показания всех необходимых датчиков, а также систем управления автомобиля.

Сканер также можно использовать для диагностики функциональности исполнительных механизмов. Очень важно найти сканер, так как ни одна система не может проверить себя досконально.

Обратите внимание, что для каждого автомобиля требуется специальный адаптер. Вы можете приобрести универсальное устройство, которое можно использовать для разных марок автомобилей.

Если у вас нет сканера, вы можете обойтись тем, что вам понадобится:

1. Ноутбук или компьютер . Для домашнего ПК дело обстоит несколько сложнее. В каждом случае основным устройством является ПК, но можно также протестировать автомобиль с помощью смартфона.
2. Адаптер, необходимый для подключения к диагностическому разъему. Вам понадобится специальный адаптер для вашего автомобиля или универсальное устройство. Устройства K-Line, например, пользуются популярностью у наших автомобилистов, поскольку позволяют подключаться к большинству отечественных и иностранных автомобилей. К адаптеру должен прилагаться специальный кабель или кабель для синхронизации ноутбука с адаптером. Если кабель отсутствует, компьютер не может быть подключен.
3. Программное обеспечение В Интернете можно найти большое разнообразие программного обеспечения. Некоторые из них предназначены для определенных моделей автомобилей, другие являются универсальными. Желательно подбирать программное обеспечение для конкретной марки автомобиля, так как они изначально запрограммированы на работу с конкретным бортовым компьютером.

Устройства и программное обеспечение

Теперь поговорим об устройствах и программном обеспечении, необходимых для диагностики.

WiFi или Bluetooth адаптеры

Беспроводное соединение возможно с этими устройствами, если все настроено правильно.

Беспроводные адаптеры позволяют не только диагностировать функциональность автомобиля, но и контролировать состояние всех показателей и параметров во время движения.

Прибор должен быть подключен к диагностическому разъему и синхронизирован с мобильным гаджетом или компьютером. После завершения синхронизации следует запустить программу и следовать инструкциям.

Найти такое устройство на рынке сегодня не составляет труда. В продаже имеются устройства от разных производителей и в разных ценовых диапазонах — вы можете найти как оригинальные устройства, так и дешевые китайские аналоги. Для получения более точных результатов рекомендуется приобрести адаптер, предназначенный для конкретной модели автомобиля.

С помощью Андроид

Компьютерная диагностика автомобиля своими руками может быть выполнена и с помощью мобильного гаджета, работающего на операционной системе Android. Судя по отзывам автомобильных энтузиастов, наиболее популярной программой для тестирования в данном случае является Torque Pro.

Пользователи утверждают, что этот вариант является лучшим, так как инструмент имеет понятное и удобное меню (видео Александра Степанова).

Через Windows Mobile или Java

Если вы используете Java или Windows Mobile, Check-Engine считается лучшим способом проверки Torque Pro. Инструмент не только диагностирует функциональность основных компонентов автомобиля, но и расшифровывает коды ошибок. Если владелец автомобиля устранит неполадки, то с помощью Check-Engine можно даже удалить коды, хранящиеся в памяти ЭБУ.

Основным преимуществом инструмента является то, что при необходимости он может подсказать пользователю во время диагностики. И вы всегда можете сохранить отчет при необходимости. Кроме того, есть одна полезная функция «для чайников». — все коды ошибок могут быть сгенерированы в SMS-сообщение для отправки специалисту, который скажет, что делать с ними дальше.

Как провести автодиагностику адаптером ELM27 Bluetooth на примере Scan Tool Pro через ноутбук

Проверьте разъем автомобиля. Если это 16-контактный разъем, то он соответствует протоколу OBD2. Таким образом, ELM 327 подходит для сканирования. Для Scan Tool Pro подключение к ноутбуку возможно только через Bluetooth или Wi-Fi.

Примечание по ScanMaster ELM 2.1

При установке:

Ниже показан порядок проведения диагностики: подключение сканера и процесс работы в ScanMaster ELM 2.1. Инструкцию по установке можно загрузить, нажав на кнопку справа. USB-кабель для диагностики ноутбука в данном случае не требуется, так как подключение к сканеру осуществляется через Bluetooth.

Примечание: Вы можете бесплатно скачать русскую версию программы с нашего сайта. Вы также найдете полные инструкции по установке, активации и русификации. Как подключить его к автосканеру, описано ниже.

Инструкция по диагностике авто с помощью ноутбука в 10 шагов:

• Установите программное обеспечение на ноутбук. Введите ключ для активации.

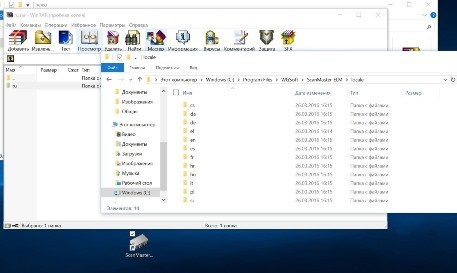

• Скопируйте папку «ru» в папку /locate.

• Запустить Запустите программу и выберите русский язык.
• Вставьте адаптер в разъем OBD2 или подключитесь через адаптер, о котором говорилось выше.

• Включите Bluetooth на ноутбуке, выполните сопряжение с V-Link. Пароль по умолчанию — 1234 или 0000.
• Далее определите COM, через который подключен сканер. В нашем случае это COM5.

• Перезапустите приложение, затем перейдите в Настройки — Связь. Выберите «Ручные настройки».
• Используя выпадающий список, измените COM1 на наш COM5. Нажмите OK.

• Нажмите «Connect» и дождитесь синхронизации. Как только это будет сделано, вы увидите отчет, показанный на рисунке.
• В таблице рабочих данных отображаются значения показателей и состояние систем автомобиля.

• На вкладке Коды ошибок отображаются коды и их расшифровка, которые были идентифицированы программным обеспечением.

Объективные показатели

Факторы, определяющие корректность данных:

• Модель автомобиля (двигателя),
• Модель ноутбука (сканера) и адаптера
• Температура двигателя
• Температура окружающей среды,
• Квалификация оператора.

Таким образом, вы видите, что выводы при диагностике того или иного автомобиля не всегда вполне соответствуют текущей технической ситуации.

Хотя вы можете получить представление о неисправности и стоимости ремонта.

Что может программа для диагностики автомобиля через ноутбук и сканер

Они могут делать довольно много, разница между ними только в том, как реализовано само устройство, сканер более портативен:

Считывает коды неисправностей и автоматически расшифровывает их — например, показывает, какой цилиндр троит, если у вас есть такое явление. Очищает или обнуляет коды неисправностей, так что ошибка не будет отображаться на приборной панели. Диагностирует все системы автомобиля. Полный технический отчет устройства.

Если вы решили бесплатно скачать программы для диагностики автомобилей через ноутбук, вот список наиболее популярных программ, используемых как автолюбителями, так и профессионалами:

1. «Uniscan» — это программа для проверки практически любого автомобиля производства США, ЕС, Японии, Кореи, выпущенного с 2001 года.
2. «Мотор-Тестер» — это программа для тестирования автомобилей российского производства — УАЗ, ГАЗ, ВАЗ
3. «Вагком» — Программа предназначена в основном для компьютерной диагностики автомобилей Audi и Volkswagen, но она также работает с Skoda, Seat и некоторыми другими марками.

Помните, что программа постоянно обновляется, как и программное обеспечение машины, и если она вам не нравится, поищите в Интернете более свежую версию.

Что нужно чтобы проверить ЭБУ с помощью ноутбука

Для диагностики автомобиля с инжекторами с помощью ноутбука вам понадобится следующий список устройств и инструментов для проведения самодиагностики:

1. Сканер (USB, Bluetooth и Wi-Fi);
2. Программное обеспечение;
3. В некоторых случаях — адаптеры;
4. Ноутбук, оснащенный USB, Bluetooth и Wi-Fi.

Расшифровка кодов ошибок

DTC хранятся в памяти процессора бортового компьютера, определяя проблемные компоненты машины, чтобы дать техническому специалисту подсказку, где может возникнуть ошибка.

Общий (обычно P0xxx)	Кодовое обозначение определено в стандарте EOBD, OBD-II и будет одинаковым для всех производителей.
Специфика производителя (Обычно P1xxx)	Если производители считают, что определенного кода нет в общем списке, они могут добавить свои собственные коды. Определения для них устанавливаются производителем.

Расшифровка диагностических кодов протокола OBD-II

Пятизначный код ошибки
Первый пункт:

• B — тело;
• C — шасси (подвеска);
• P — двигатель (электронная система управления двигателем), коробка передач;
• U — шина данных.

Вторая позиция:

• 0 — стандарт (SAE);
• 1, 2 — завод (OEM);
• 3 — собственность.

Третий пункт — тип неисправности:

• 2 — топливная система;
• 3 — система зажигания;
• 4 — ограничение выброса выхлопных газов;
• 5 — передача холостого хода;
• 6 — ЭБУ или его цепи;
• 7, 8 — коробка передач (автоматическая коробка передач).

На четвертой и пятой позициях находится номер ошибки.

Р0120

Цепь датчика положения дроссельной заслонки/педали/выключатель «A».

Необходимое оборудование для диагностирования мотора

Для того чтобы успешно провести диагностику автомобиля с помощью портативного компьютера, необходимо соблюдать определенные требования. Сегодня существует множество устройств для тестирования.

Для каждой марки и модели автомобиля разрабатывается специализированное программное обеспечение. Хотя существуют программы и адаптеры, которые подходят для разных марок автомобилей.
Первое, что должен сделать водитель, это найти место, куда будет подключен диагностический прибор (сканер). Он может находиться под перчаточным ящиком, рядом с рулевым колесом и т.д. Сегодня сканер можно приобрести недорого.

Читайте также: Несколько советов по замене охлаждающей жидкости

Сканер подключается к блоку управления через разъем и считывает различные комбинации неисправностей. Сканер считывает всю информацию с датчиков и систем управления автомобиля. Сканер анализирует функциональность всех критически важных компонентов автомобиля.

Перед покупкой сканера убедитесь, что он подходит для марки и модели вашего автомобиля. Конечно, он не покажет уровень масла в двигателе или трансмиссии, но предоставит информацию по многим другим параметрам.
