Маркировка шин и расшифровка их обозначений

Шинная маркировка: классификация шин по буквам, цифрам и другим обозначениям

Маркировка шин на автомобиле представляет собой набор буквенных и цифровых обозначений.

Расшифровка маркировки шины дает исчерпывающее описание шины на автомобиле. Часто после расшифровки можно определить, в том числе.

• производитель шин
• тип и рисунок шины;
• индекс скорости и нагрузки на шину;
• конструктивные особенности;
• Размер шины (ширина, высота профиля и диаметр обода);

Дополнительная маркировка шин содержит информацию о сезоне, производителе шин, дате изготовления, направлении вращения, монтаже шин и т.д. На практике большинству автовладельцев достаточно знать основные параметры, чтобы выбрать подходящую шину для своего автомобиля.

Размеры шин: расшифровка

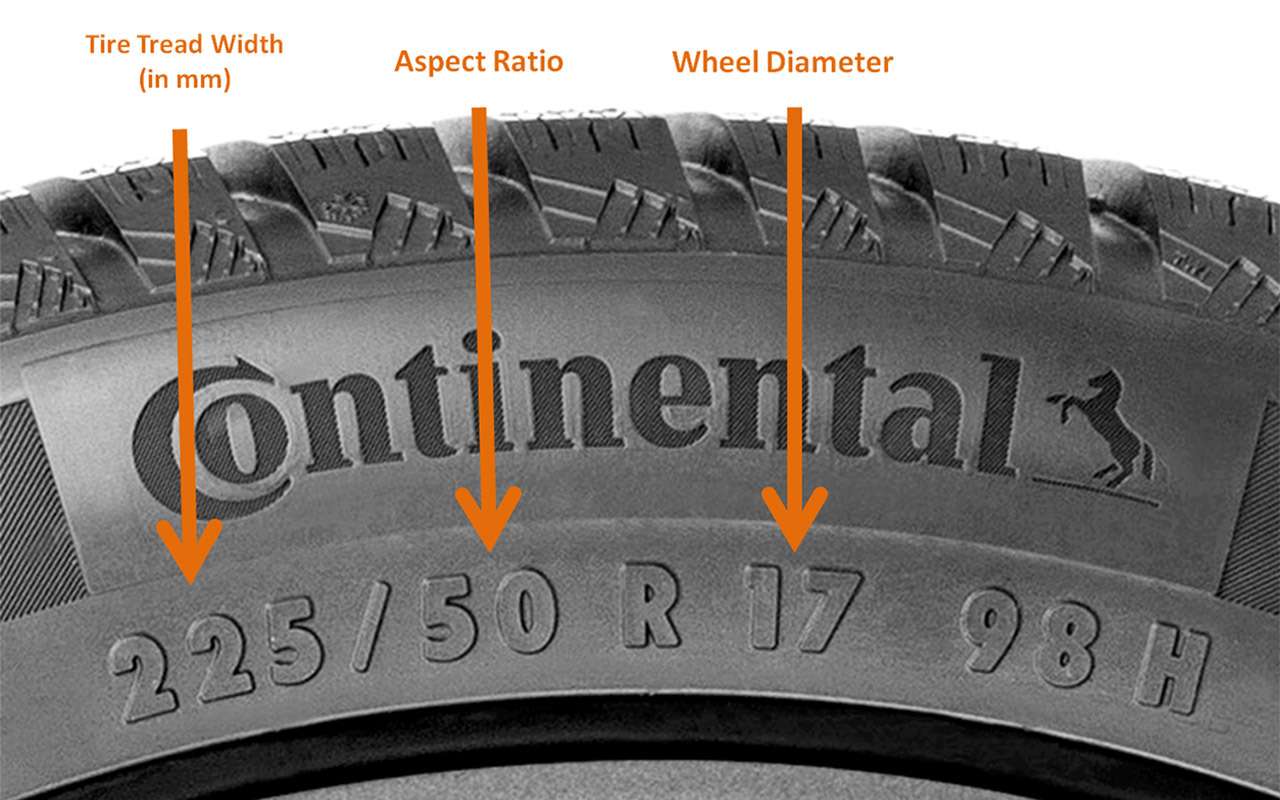

Прежде всего, самым важным параметром является размер шины. Например, обозначение размера шины 185/60R14 указывает.

• Ширина профиля (расстояние между внешними боковинами шины) составляет 185 мм;
• Соотношение сторон составляет 60 % высоты профиля к ширине. Тогда шина 185 X 60 будет иметь размер 111 мм, и дальнейшие расчеты показывают, что высота профиля такой шины составляет 120 мм;
• R означает Radial. Ошибочно думать, что это просто радиус шины. На самом деле, буква R на шине указывает на тип конструкции шины;
• Число 14 указывает на монтажный диаметр обода (измеряется в дюймах или миллиметрах). В действительности это внутренний или внешний размер обода шины;

Следует также отметить, что соотношение сторон указывает на общую высоту шины. Чем выше коэффициент, тем выше профиль шины и тем выше сама шина. Если коэффициент меньше, то профиль шины ниже. Обратите внимание, что уменьшение числа до 50% или менее означает, что шина имеет низкий профиль.

Следует отметить, что профиль шины — это относительная величина, которую необходимо учитывать при выборе шин. Например, если установить шину размера 205/65 R15 вместо 195/65 R15, то шина станет не только шире, но и выше, так как 65% будет приходиться на ширину 205, а не 195.

Чтобы избежать ошибок, при выборе лучше всего использовать шинный калькулятор. Также при расчете размеров автомобильных шин таблица, расшифровка и общее понимание символов в маркировке шин позволяет выбрать наиболее подходящий вариант для конкретного автомобиля.

Кстати, может случиться и так, что на шине не указано процентное соотношение высоты профиля к ширине (например, 185/R14). В этом случае соотношение следует понимать как 80-82%, и такая шина является полнопрофильной шиной. Такие шины обычно используются для тяжелых колес, а полнопрофильные шины ставят на легкие грузовики и фургоны.

Что касается серии R, то в настоящее время наиболее часто используется радиальная конструкция шин, хотя можно встретить и D-диагональную конструкцию (секции каркаса расположены по диагонали от конуса к конусу). Двуслойная шина имеет некоторые преимущества (например, она мягче на дороге, чем радиальная шина), но в целом она работает гораздо хуже, чем шина R.

Индекс нагрузки и скорости шины

При выборе шин также важно обращать внимание на код скорости и индекс нагрузки шины. Например, если индекс нагрузки равен 92, это означает, что максимально допустимая нагрузка на одно колесо составляет 630 кг.

Как правило, в легковых автомобилях этому параметру уделяется меньше внимания (учитывая, что этот показатель обычно указывается с «запасом»). В то же время, уровень максимально допустимой нагрузки на колеса очень важен для фургонов и легких грузовиков.

Буква «T» указывает на рейтинг скорости шины. Чем выше рейтинг скорости шины, тем выше скорость, с которой на ней можно ездить. Другими словами, производитель шин гарантирует, что шина сохраняет свою целостность и ведет себя нормально при непрерывном движении с максимальной скоростью, указанной в номинальной скорости.

Например, если вам нужно указать шину 88 т, это означает, что индекс нагрузки для такой шины составляет 560 кг, и она может двигаться с максимальной скоростью 190 км/ч.

Для простоты ниже приведена таблица индексов нагрузки шин, а также таблица индексов скорости шин:

Дополнительные обозначения в маркировке шины: на что обратить внимание

Помимо обозначения размера шины, грузоподъемности и максимальной скорости, существует ряд других параметров, относящихся к шине. Во-первых, шины можно классифицировать как зимние, летние или всесезонные.

По этой причине важно знать, что означает обозначение зимних шин и как выглядит обозначение всесезонных или летних шин.

Именно поэтому на шинах появляются буквы M+S, M&S или m s, которые означают «грязь + снег». Эти шины могут быть как зимними, так и всесезонными. Его также можно встретить на летних шинах (обычно для бездорожья). В то же время летние шины не подходят для зимы; маркировка «ms» на летних шинах указывает только на то, что резина подходит для бездорожья.

В случае зимних шин их состав и рисунок протектора отличаются от летних шин. Зимние шины обычно маркируются символом снежинки на зимних шинах.

Всесезонные шины имеют обозначение AS (All Season). AW (Any Weather) также используется для всесезонных шин. Можно добавить, что символ зонтика или надписи типа aquatred, aquacontact, water, aqua указывают на то, что шина является специальной дождевой шиной, т.е. предназначена для мокрых дорог.

Что означает XL в маркировке шин

Обозначение шины XL (Extra Load) указывает на то, что это усиленная шина. Индекс нагрузки увеличен на три единицы по сравнению со стандартной шиной того же размера.

Другими словами, даже при индексе нагрузки 92 и обозначении XL шина выдерживает нагрузку 690 кг вместо 630 кг. Эти шины имеют усиленную боковину и более жесткую конструкцию, что позволяет им выдерживать более высокие нагрузки.

Направленная и ненаправленная резина, бескамерные шины и другие обозначения

Одной из главных особенностей направленных шин является надпись Inside и Outside. Эта надпись обозначает асимметричные шины, и при установке их на обод необходимо обращать внимание на то, какая сторона шины находится снаружи, а какая внутри.

Внешнее должно быть снаружи, а внутреннее — внутри.

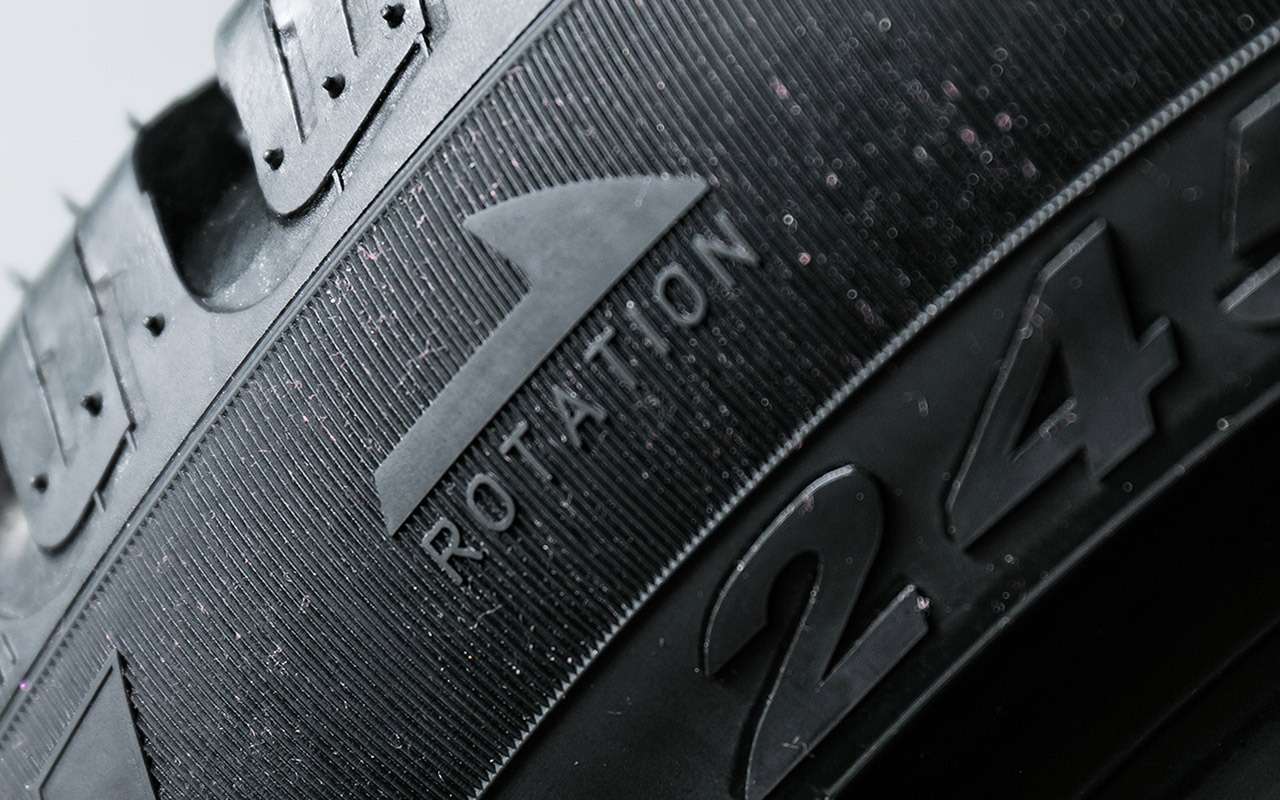

Надпись Rotation и/или символ стрелки на боковине указывают направление вращения шины, если это шина с направленным вращением.

При установке таких шин обратите внимание, что колесо должно вращаться только в направлении, указанном стрелкой. В противном случае шина может стать шумной, чрезмерно износиться и изменить свои эксплуатационные характеристики.

При рассмотрении бескамерных и камерных шин особое внимание следует уделить шинам Tubeless. Если эта этикетка отсутствует, шину следует использовать с внутренней трубкой. Кроме того, может присутствовать метка Tube Type, указывающая на необходимость использования трубки.

При выборе зимних шин также стоит обратить внимание на шины без шипов. Это фактически означает, что шина не должна быть шипованной.  Шипованные шины, с другой стороны, могут быть шипованными.

Максимальное давление и число используются для указания максимального давления, которому может быть подвергнута шина, а максимальная нагрузка используется для указания максимальной допустимой нагрузки в килограммах на колесо.

Усиленные шины маркируются символом RF (Reinforced). Усиленная шина может также иметь букву «C» после обозначения размера шины (например, 205/85 R16C). Это указывает на то, что шина является грузовой шиной. Radial означает радиальную конструкцию шины, а Steel — использование металлокорда.

Шины RSC (RunFlat System Component) — это специальные шины, предназначенные для продолжения движения, даже если шина полностью сдулась в результате прокола или пореза.

Максимальная скорость 80 км/ч разрешена на расстоянии 150 км. Разные производители шин могут использовать различные обозначения для этой технологии (RFT, SSR, RunOnFlat, Run Flat, ZP и т.д.).

Температурная маркировка с буквами A, B, C указывает, насколько шина устойчива к нагреванию при движении на высоких скоростях. Маркировка шины буквой А означает наилучшие показатели, а С — наихудшие. Буквы A, B и C также означают Traction, что указывает на эффективность торможения шины на мокрой дороге.

Дополнительная маркировка на шинах включает в себя Treadwear. Обозначение Treadwear указывает на расчетный пробег шины в соответствии со стандартами и испытаниями, которые проводятся в Америке.

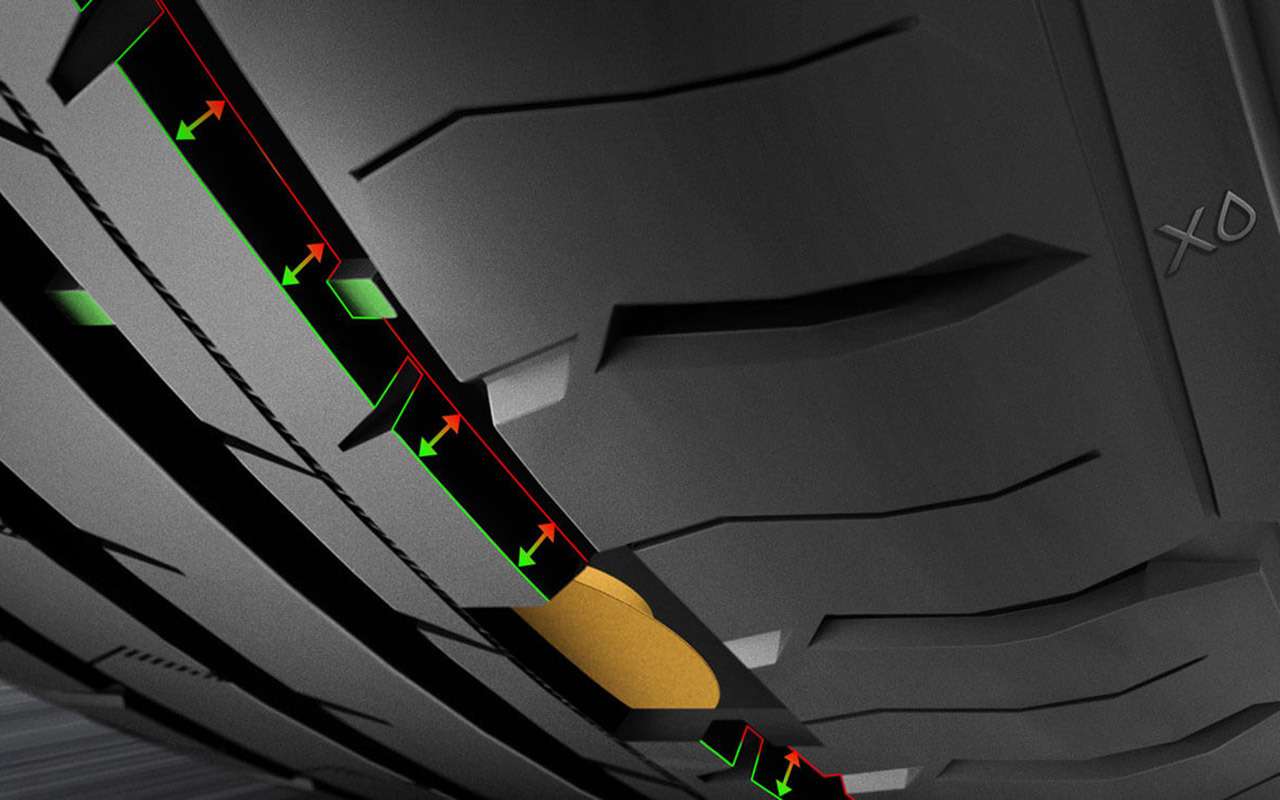

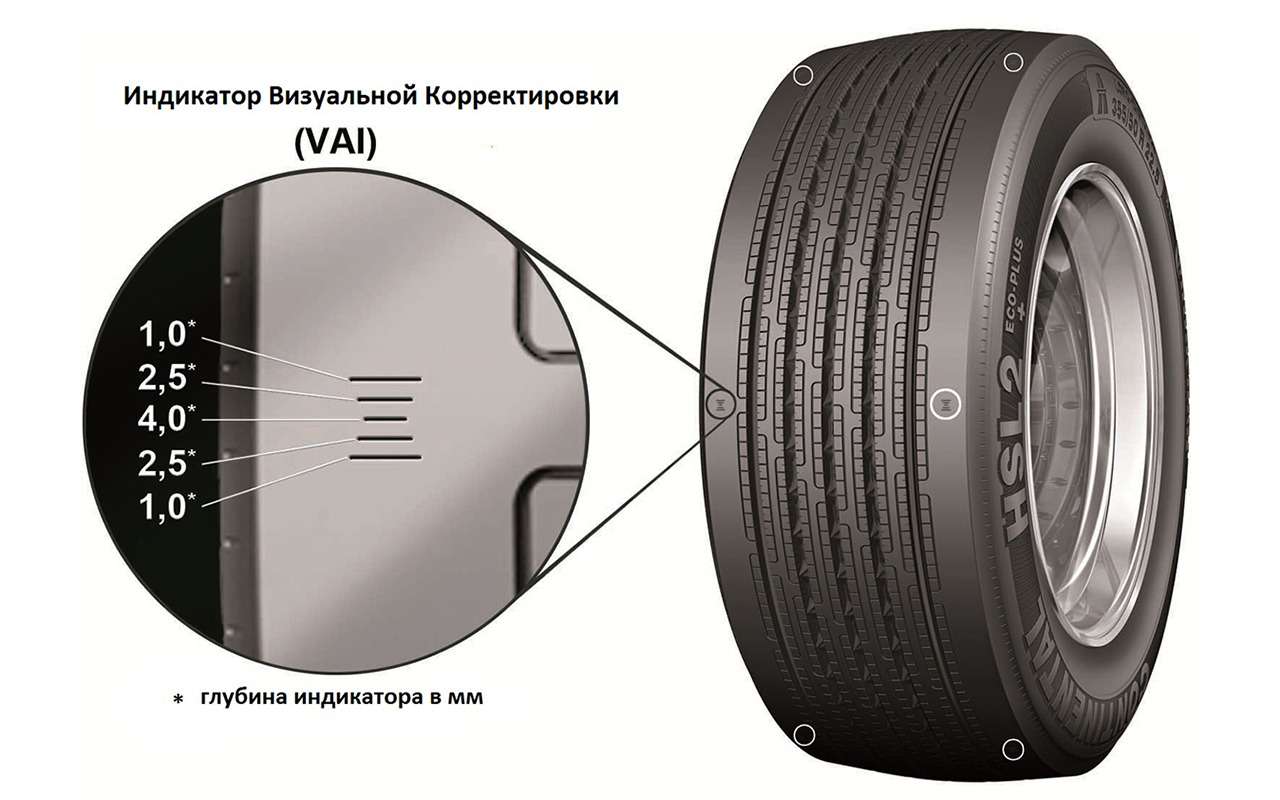

Маркировка TWI (Tread Wear Indiсators) — это индикатор износа протектора (иногда стрелочный индикатор). Эти индикаторы расположены в нескольких местах по окружности шины и указывают на минимально допустимую глубину протектора.

Сам индикатор износа протектора представляет собой выступ высотой 1,6 мм. Это минимально допустимая глубина протектора для легковых автомобилей. Этот индикатор износа протектора расположен в основании шины, обычно в канавках водоотводящей системы шины.

На шине также можно увидеть символ DOT, который указывает на производителя шины, дату изготовления шины в виде недели и года, код размера, сертификат и т.д.

Если вы видите букву E, написанную в круге, то шина соответствует нормам и стандартам ECE (европейские требования). Маркировка DOT указывает на то, что шина соответствует стандарту качества США.

Информация о производителе и модели

В дополнение к размеру для идентификации марки шины и названия модели на боковине шины пишется, например: Nokian Hakka Green, Michelin Energy, Toyo Proxes, Good year Ultra Grip, BEL-347 Белшина, Amtel NordMaster, Hankook K415 Optimo и другие.

Надпись «Сделано в …» указывает страну-производителя (Россия (Russia), Германия (Germany), США (USA), Франция (France), Китай (China) и другие).

Год и неделя производства обозначены на шине в виде округлого овала с четырьмя цифрами: например, «0915» означает, что шина была изготовлена на 9-й неделе 2015 года.

Используемые шипы

Приведенная ниже таблица расшифровывает информацию о шпильках.

Таблица — Пояснения к информации о шпильках

SD	твердосплавная сердцевина
AD	Алюминиевая шпилька
OD	Овальная сердцевина
MD	Пластиковая защелка с твердосплавным сердечником
DD	Алмазная сердцевина

Цветная маркировка покрышек легковых автомобилей

Цветная маркировка шин наносится на шины для облегчения балансировки колес и хранения на больших складах. Цветовая кодировка не регламентирована на международном уровне, но расшифровывается следующим образом

• желтый круг или треугольник — указывает на самую легкую часть шины;
• красный круг или треугольник — находится на самой тяжелой части шины;
• цветные полосы разных цветов используются в логистических целях.

Тип резины: камерная и бескамерная

Современные шины в основном бескамерные, но на дорогах все еще можно найти варианты с трубами, преимущество которых заключается в низкой цене (от $12) (цена действительна на 22.10.18).

• Бескамерные обозначаются как TL (Tubeless). Они удерживают воздух внутри за счет плотного прилегания резинового края к ободу и специального эластичного слоя.
• Бескамерные шины имеют обозначение TT (TubeType). Они состоят из двух частей — шины и внутренней трубки из тонкой резины, которая удерживает воздух.

Идентификация бескамерных шин

• Бескамерные шины обычно меркнут в плане скорости, надежности и безопасности.

Как расшифровывается маркировка шин на примере

Чтобы избежать вопросов, мы предлагаем обратить внимание именно на эту шину. Одна из моделей имеет следующую аббревиатуру:

• Бескамерные, R, 175/80 R16 101 T.
• Tubeless означает, что это бескамерный вариант;
• R указывает на то, что он радиальный, что является обычным явлением в наши дни;
• E16 — изготовлен в Норвегии, также размеры пластины;
• 175 — ширина;
• 80 — высота;
• 101 — в индексе указана максимальная нагрузка 824 кг;
• T — 190 километров в час — максимум, доступный для этого автомобиля.

Таблица — расшифровка индекса нагрузки автомобильных шин:

Индекс нагрузки шин легковых автомобилей, мотоциклов, велосипедов

Коэффициент нагрузки Коэффициент нагрузки	Вес, кг	Индекс индекс нагрузки	Вес кг	Индекс индекс нагрузки	Масса, кг
0	45	31	109	62	265
1	46,2	32	112	63	272
2	47,6	33	115	64	280
3	48,7	34	118	65	290
4	50	35	121	66	300
5	51,5	36	125	67	307
6	53	37	128	68	315
7	54,5	38	132	69	325
8	56	39	136	70	335
9	58	40	140	71	345
10	60	41	145	72	355
11	61,5	42	150	73	365
12	63	43	155	74	375
13	65	44	160	75	387
14	67	45	165	76	400
15	69	46	170	77	412
16	71	47	175	78	426
17	73	48	180	79	437
18	75	49	185	80	450
19	77,5	50	190	81	462
20	80	51	195	82	475
21	82,5	52	200	83	487
22	86	53	206	84	500
23	87,5	54	212	85	515
24	90	55	218	86	530
25	92,5	56	224	87	545
26	95	57	230	88	560
27	97,5	58	236	89	580
28	100	59	243	90	600
29	103	60	250	91	615
30	106	61	257	92	630

Индекс нагрузки шин легковых автомобилей, грузовых автомобилей, автобусов

Индекс нагрузки на шину индекс нагрузки	Вес кг	Индекс индекс нагрузки	Масса, кг	Индекс индекс нагрузки	Масса, кг
93	650	124	1600	155	3875
94	670	125	1650	156	4000
95	690	126	1700	157	4125
96	710	127	1750	158	4250
97	730	128	1800	159	4375
98	750	129	1850	160	4500
99	775	130	1900	161	4625
100	800	131	1950	162	4750
101	825	132	2000	163	4875
102	850	133	2060	164	5000
103	875	134	2120	165	5150
104	900	135	2180	166	5300
105	925	136	2240	167	5450
106	950	137	2300	168	5600
107	975	138	2360	169	5800
108	1000	139	2430	170	6000
109	1030	140	2500	171	6150
110	1060	141	2575	172	6300
111	1090	142	2650	173	6500
112	1120	143	2725	174	6700
113	1150	144	2800	175	6900
114	1180	145	2900	176	7100
115	1215	146	3000	177	7300
116	1250	147	3075	178	7500
117	1285	148	3150	179	7750
118	1320	149	3250	180	8000
119	1360	150	3350	181	8250
120	1400	151	3450	182	8500
121	1450	152	3550	183	8750
122	1500	153	3650	184	9000
123	1550	154	3750	185	9250

Как маркируются шины в США

Если вы покупаете шины в Америке, вы должны знать, что американская маркировка шин несколько отличается от европейской, о которой уже говорилось выше. Во-первых, в США существует два типа маркировки шин.

Первый тип похож на европейское обозначение; однако ему может предшествовать буква ‘P’ (Passenger, пассажирский), которая указывает на шины для легковых автомобилей. Обозначение LT (Light Truck) указывает на то, что эти шины предназначены для легких грузовиков.

Второй тип маркировки отличается от европейского тем, что все размеры шин указываются в дюймах (например: 31×10,5 R15). Первое число — это внешний диаметр в дюймах, второе число указывает на ширину шины в дюймах, R указывает на то, что шина радиальная, а число 15 указывает на внутренний диаметр шины в дюймах.

Также рекомендуем прочитать статью о том, как выбрать масло для автоматической коробки передач по марке или модели автомобиля. В этой статье вы узнаете об особенностях выбора масла для автоматических трансмиссий, а также о том, на какие нюансы следует обратить внимание при выборе жидкости для автоматических трансмиссий.

Важно отметить, что в отличие от европейского обозначения, здесь точно указана высота профиля шины. В отличие от этого, европейское обозначение предполагает, что высота варьируется, т.е. существует зависимость от ширины шины автомобиля.

Оказывается, американская кодировка проще, так как первая цифра указывает на внешний диаметр, вторая — на фиксированную ширину шины, а третья — на внутренний диаметр шины.

Скоростной предел автомобильных шин

Символ скорости

Символ скорости показан в таблице ниже:

Максимальная скорость (км/ч)	Индекс скорости
120	L
130	М
140	N
150	Р
160	Q
170	R
180	S
190	Т
200	U
210	Н
240	V
270	W
300	Y
Более 300	Z

На этикетке шины указано, какую максимальную скорость может развивать шина. Они написаны латинскими буквами и находятся на боковине шины.

Дата выпуска

Важный показатель. Превышение предпродажного срока хранения чревато старением, высыханием резины, появлением трещин, деформацией формы колеса.

Допустимый срок хранения шин составляет 5 лет с даты изготовления.
Дата производства указана в овальной рамке за названием производителя.

С начала нового тысячелетия дата производства маркируется четырьмя цифрами, первые две из которых — номер недели от начала года, а последняя — год. Например: 2822 означает 28-ю неделю 2022 года.

Что означают цветные метки на колесе?

На многих шинах есть небольшие цветные отметки. Они помогают обеспечить правильную посадку и выпускаются в красном, зеленом и желтом цветах.

• Круг или треугольник желтого цвета указывает на самую светлую точку напротив места, где должна быть установлена ободная звездочка.
• Красная отметка — самая узкая точка. При установке он должен быть установлен напротив метки L на пластине.
• Зеленый круг — это заводская маркировка для первой установки шины.

Цветная красная маркировка

Многие водители обращают внимание на цветные полосы на беговой поверхности шины. Эта маркировка не имеет никакого значения и используется на заводах и складах для целей погрузки и хранения.

Основные размеры

При покупке шин необходимо внимательно ознакомиться с техническими характеристиками в руководстве по эксплуатации автомобиля.

Размеры шин характеризуются следующими параметрами

• соотношение сторон (в процентах);
• диаметр обода (соответствует размеру обода).

Диаметр определяется числом, за которым следует R (радиальный) или D (диагональный). Основные размеры составляют: 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 24. Размеры измеряются в дюймах (1 дюйм = 25,4 мм).

В таблице приведены размеры шин правильного размера для легковых автомобилей.

175	70	575,2 (+++)	600,6 (-)	626,0 (-)	651,4 (-)	676,8 (-)
65	557,7 (++)	583,1 (+++)	608,5 (-)	633,9 (-)	659,3 (-)
60	540,2 (++)	565,6 (++)	591,0 (-)	616,4 (-)	641,8 (-)
55	522,7 (++)	548,1 (++)	573,5 (+++)	598,9 (-)	624,3 (-)
50	505,2 (++)	530,6 (++)	556,0 (++)	581,4 (+++)	606,8 (-)
45	487,7 (++)	513,1 (++)	538,5 (++)	536,9 (++)	589,3 (+)
40	470,2 (++)	495,6 (++)	521,0 (++)	546,4 (++)	571,8 (+)
185	70	589,2 (+)	614,6 (-)	640,0 (-)	665,4 (-)	690,8 (-)
65	570,7 (+)	596,1 (-)	621,5 (-)	646,9 (-)	672,3 (-)
60	552,2 (++)	577,6 (+++)	603,0 (-)	628,4 (-)	653,8 (-)
65	533,7 (++)	559,1 (++)	584,5 (+++)	609,9 (-)	635,3 (-)
55	515,2 (++)	540,6 (++)	566,0 (++)	591,4 (-)	616,8 (-)
50	496,7 (++)	522,1 (++)	547,5 (++)	572,9 (+++)	598,3 (-)
40	487,2 (++)	503,6 (++)	529,0 (++)	554,4 (++)	579,8 (+++)
195	65	583,7 (+++)	609,1 (-)	634,5 (-)	659,9 (-)	685,3 (-)
60	564,2 (++)	589,6 (+)	615,0 (-)	640,4 (-)	665,8 (-)
55	544,7 (++)	570,1 (+)	595,5 (-)	620,9 (-)	646,3 (-)
50	525,2 (++)	550,6 (++)	576,0 (+++)	601,4 (-)	626,8 (-)
45	505,7 (++)	531,1 (++)	556,5 (++)	581,9 (+++)	607,3 (-)
40	486,2 (++)	511,6 (++)	537,0 (++)	562,4 (++)	587,8 (+++)
205	60	576,2 (+++)	601,6 (-)	627,0 (-)	652,4 (-)	677,8 (-)
55	555,7 (++)	581,1 (+++)	606,5 (-)	631,9 (-)	657,3 (-)
50	535,2 (++)	560,6 (++)	586,0 (+++)	611,4 (-)	636,8 (-)
45	514,7 (++)	540,1 (++)	565,5 (++)	590,9 (+)	616,3 (-)
40	494,2 (++)	519,6 (++)	545,0 (++)	570,4 (+)	595,8 (-)
32	473,7 (++)	499,1 (++)	524,5 (++)	549,9 (++)	575,3 (+++)

Настольные записи:

• «+++» — рекомендуется, подходит лучше всего;
• «++» — подходящие и одобренные для установки;
• «+» — условно пригоден, но не рекомендуется;
• «-» — не одобрен для сборки.

Американский стандарт

Американские стандарты маркировки похожи на европейские, но есть и различия. Например, обозначение нанесено на боковую поверхность:

• Пассажирская резина Passanger ‘P’, используется для легковых автомобилей;
• Легкие грузовики, обозначенные LTP или LT (Light Truck Personsl и Light Truck соответственно);
• Временные запасные колеса «T».

Показатель нагрузки в США указывается в дюймах, он обозначается LBS. Показатели давления обозначаются меткой PSI. Для внедорожных применений обозначение размера также указывается в дюймах. Размеры наружного диаметра, ширина шины, конструкция шины и параметры внутреннего диаметра являются обязательными.

Соответствие требованиям качества ECE

Если шина соответствует стандартам ECE, это обозначается номером на шине. Приведенная ниже таблица может помочь уточнить это число.

Таблица — Стандартные номера

Сезон

• Летние шины. Маркируется словом Sammer или символом солнца;
• Зима. Обозначается снежинкой или словом Winter;
• Всесезонный. Может иметь маркировку AS (All season) или символы, заключенные в общую овальную рамку, представляющие все погодные условия одновременно.

Вы также можете найти другие аббревиатуры, обозначающие различные погодные условия, для которых предназначена шина:

• M+S расшифровывается как Mud+Snow и характеризуется специальным протектором, который увеличивает сцепление и позволяет ездить в грязных или снежных условиях. Не путать с символом M&S на летних внедорожных шинах, он означает повышенную тягу;
• Шины R+W или Frost предназначены для холодной погоды;
• AW — «Любая погода»;
• Шины Rain, Aquatred, Aqua, Aquacontact, Water и Umbrella — это дождевые шины;
• Шины M/T предназначены для грязи.

Что надо знать о своем авто для правильного подбора шин

Прежде всего, для правильного выбора необходимо знать несколько параметров вашего автомобиля:

1. Тип автомобиля — легковой, малолитражный, грузовой, прицеп и т.д.
2. Тип колес — они могут быть легкосплавными или стальными.
3. Диаметр колес.
4. Сезон использования.

Важно: при выборе колес в первую очередь следует учитывать требования производителя автомобиля, а не параметры, рекомендованные производителем автомобильных шин.

Размеры шин. Как узнать профиль резины?

Автомобильные шины имеют диаметр, ширину и высоту. Посадочный диаметр измеряется в дюймах (эквивалент 25,4 мм) и должен соответствовать размеру обода колеса. Это можно определить по цифрам на боковой стороне: 15, 17, 20 и т.д.

Обозначение размера

Обратитесь к таблице, чтобы выбрать правильный размер:

Профиль означает 2 числа на шине, например, 225/40. Первое число обозначает ширину шины, а второе — высоту шины в процентах. Это говорит о том, что при ширине 225 мм высота составит 40%, или 90 мм.

Грузоподъемность

Кроме того, максимальная нагрузка, которую может выдержать колесо, зависит от количества слоев и жесткости боковины. Некоторые производители предлагают усиленную конструкцию. Шины обозначаются этикеткой. Усиленные двухкордные шины можно узнать по буквам EL (Extra Load) или по обозначению reinforced reinforced.

Такие комплекты способны нести повышенную нагрузку, так как количество слоев корда достигает 6, а если в обозначении присутствует буква «С», то 8 слоев. После этого показатель несущей способности значительно увеличивается. Однако максимальное давление должно быть таким же, как и для стандартных шин.

Таблица индексов максимально допустимой нагрузки на шину

В большинстве случаев индекс нагрузки шины указывается на боковине шины, но некоторые модели могут также отображать максимальную нагрузку «Max load» в килограммах.

Индекс нагрузки		Нагрузка		Нагрузка
250 кг		545 кг		1180 кг
257 кг		560 кг		1,215 кг
265 кг		580 кг		1,250 кг
272 кг		600 кг		1,285 кг
280 кг		615 кг		1320 кг
290 кг		630 кг		1360 кг
300 кг		650 кг		1400 кг
307 кг		670 кг		1450 кг
315 кг		690 кг		1500 кг
325 кг		710 кг		1550 кг
335 кг		730 кг		1600 кг
345 кг		750 кг		1650 кг
355 кг		775 кг		1700 кг
365 кг		800 кг		1750 кг
375 кг		825 кг		1 800 кг
387 кг		850 кг		1850 кг
400 кг		875 кг		1 900 кг
412 кг		900 кг		1 950 кг
425 кг		925 кг		2,000 кг
437 кг		950 кг		2065 кг
450 кг		975 кг		2125 кг
462 кг		1000 кг		2185 кг
475 кг		1030 кг		2245 кг
487 кг		1060 кг		2305 кг
500 кг		1090 кг		2365 кг
515 кг		1120 кг		2435 кг
530 кг		1150 кг		2500 кг

Дополнительные частные маркировки

Некоторые производители шин добавляют дополнительное обозначение к информации о шине. Например, часто можно найти индикатор износостойкости. На это указывает символ TREADWEAR. Его значение варьируется от 100 до 500. Чем выше значение, тем дольше прослужит протектор шины.

Температурная стойкость шин на высокой скорости указывается после слова Temperature. Значение бывает трех типов: A, B и C. Наилучшее значение — A, наихудшее — C.

Значение температуры

Максимально допустимое давление в колесе обозначается как MaxPressure. Это значение указывается рядом с ним в килопаскалях (кПа) или барах на усмотрение производителя.

• Надпись Reinforced означает, что резина была усилена дополнительным слоем кордов или другим способом.
• Буква ‘F’ или ‘Frontwheel’ указывает на шины, которые могут быть установлены только на переднюю ось. Аналогично, шины с маркировкой Rear wheel можно устанавливать только на заднюю часть автомобиля.
• В некоторых случаях может быть указан материал прокатанной шины. Часто можно увидеть слова «2 POLYESTER CORD+2 STEEL CORD». Это означает, что колесо имеет два слоя стального корда и полиэфирного корда.
• Состав протектора может быть показан отдельно, например, Состав слоев: протектор и слой боковины.

Классификация слоев обозначается буквами PR. Для шин легковых автомобилей обычно используются обозначения 4PR и 6PR. Для грузовиков, фургонов и автобусов используется FP8. Для направленных протекторов и асимметричных шин внешняя сторона обозначается OUTSIDE или Side Facing Out. Внутренняя сторона имеет маркировку INSIDE или Side Facing Inwards.

Некоторые шины могут быть установлены только на одной стороне автомобиля. Их маркировка включает метку «Левый» или «Правый». В первом случае градиент левый, а во втором — правый.

Для правильной установки можно указать направление вращения колеса. На это указывает слово Rotation.

Усиленная шина маркируется буквами XL, которые означают Extra Load. Если шина содержит металлическую арматуру, обязательно указывается слово Steel.

При наличии производственных дефектов, которые не влияют на комфорт и безопасность вождения, на боковине шины ставится маркировка DA или Secunda.

Шины с низким сопротивлением качению снижают расход топлива и выбросы углекислого газа. Они имеют маркировку Green X или Reduces CO2.

Если шина имеет ненаправленный рисунок протектора, она маркируется ND или Non Directional.

Если шина предназначена для низких скоростей, на ней нанесен символ NHS, который означает Non Highway Service.

Высокопроизводительные шины обозначаются как SAG или Super All Grip. Шины для кроссоверов имеют обозначение SUV или Sport Utility VehiCles.

Если рисунок протектора может быть углублен, на боковине появляется надпись REGROOVABLE.

Шина, у которой после использования был восстановлен протектор, имеет маркировку RETREAD.

Нешипованные шины имеют маркировку Studless, а шипованные — Studdable. Шипованные шины имеют маркировку studdable.

Шины отечественных производителей обязательно должны иметь маркировку ГОСТ или ТУ на боковине шины.

Рисунки протектора

Шины выпускаются со следующими рисунками протектора:

1. Ненаправленный симметричный рисунок протектора является наиболее распространенным среди производителей автомобильных шин. Эти шины обеспечивают комфортную езду на любом типе поверхности. Однако они лучше всего подходят для работы на низких скоростях, когда автомобилю часто приходится ездить в городских пробках. Универсальность шины заключается в том, что она может быть установлена на любую ось и в любом направлении.
2. Для частой езды по автомагистралям лучше выбрать шину с направленным рисунком протектора. Во время дождя эти шины выталкивают воду из-под колес, предотвращая опасное аквапланирование на мокрой дороге. Эти шины маркируются символом Rotation и стрелкой, указывающей направление вращения.
3. Асимметричный, ненаправленный рисунок протектора служит для объединения различных характеристик в одной шине. Эта модель обеспечивает автомобилю максимальную устойчивость на высоких скоростях при динамичной управляемости. Она обладает хорошими характеристиками прохождения поворотов на ровной трассе, но теряет сцепление с грунтовыми дорогами. Асимметричные шины могут быть установлены на любой оси, но только на правильной стороне. Для этого продукт маркируется Inside для внутреннего применения и Outside для внешнего.

Максимальное допустимое давление

Максимально допустимое давление в шинах обозначается обозначением Max Pressure и конкретным значением в килопаскалях (кПа), атм или PSI (производители США).

• 1 psi = 0,068 атм.
• 1 атм = 14,696 фунтов на кв. дюйм
• 1 атм = 101,348 кПа
• 1 бар = 0,98 атм

1 бар = 0,98 атм

При выборе давления в шинах автовладельцам следует отдавать предпочтение значениям, рекомендованным производителем автомобиля, а не производителем шин.

Как еще производитель маркирует шины?

Другие варианты маркировки

Дополнительные функции:

• TREADWEAR — индекс устойчивости к истиранию. Этот показатель указывает на износостойкость шины и может составлять от 100 до 500 и более. Более высокое значение указывает на более медленный износ шины, но это в значительной степени зависит от режима вождения, качества дороги и погоды.
• Температура. Указывает на устойчивость резины к высоким скоростям. Существует 3 типа: A, B и C, причем A — лучший, а C — худший.
• «MaxPressure» — это самый высокий показатель давления внутри колеса. Оно выражается в килопаскалях (кПа) или барах.
• Армированная — усиленная резина. Усиленная означает, что шина усилена дополнительным слоем кордов или других вспомогательных элементов.
• Монтаж только на переднюю ось обозначается буквой «F» или фразой «Frontwheel»; на заднюю ось — «Rear wheel».
• Материал, из которого изготовлены шины, иногда указывается заводом-изготовителем. Например, надпись «2 POLYESTER CORD+2 STEEL CORD» означает, что резина имеет 2 слоя полиэфирного корда и 2 слоя стального корда.

Цветные метки и полосы на шине: необходимость и значение

Обычно на шинах можно увидеть цветные точки и полосы. Как правило, эти знаки являются служебной информацией производителя шин и не влияют на качество или цену шины.

Разноцветные метки

Нахождение желтой точки на шине

Цветовая маркировка предоставляет дополнительную информацию для шиномонтажников. Рекомендации по наличию маркировки баланса колеса, которая позволяет устанавливать на колесо уменьшенные балансировочные грузы, содержатся в правилах. Маркировка наносится на боковую поверхность шины.

Выделяются следующие моменты:

• желтый — обозначает самую легкую точку на шине, которая при установке должна совпадать с самой тяжелой точкой на ободе; в качестве метки может служить желтая точка или треугольник;
• красный — указывает на место соединения бортов шины, это самая тяжелая область боковины шины; может быть отмечена на резине;
• Белые знаки имеют форму круга, треугольника, квадрата или ромба с цифрой в центре; цвет означает, что продукт прошел контроль качества, а цифра — номер шинного инспектора, одобрившего продукт.

При использовании шин водители должны обращать внимание только на желтую разметку. При монтаже арматура должна располагаться напротив них.

Индикатор износа и информация о защите от проколов

TWID, TWI, DSI используются для указания наличия индикатора износа и его положения.

Дополнительная защита от проколов обеспечивается производителем с помощью различных маркировок.

Таблица — Защита от проколов

Защита от проколов

Сезонность

Также важно выбрать правильные колеса и шины для климата. Здесь ищите дополнительные пиктограммы на боковой стороне набора. Зимние шины обозначаются значком снежинки. Такой продукт состоит из мягких сортов и хорошо работает при отрицательных температурах. Однако в жарком климате он начинает «плыть» и быстро изнашивается.

Всесезонные шины обозначаются буквами m s или AS (All Season) или 4S (4 Season). M s означает «грязь+снег». Такие изделия отличаются рисунком протектора и составом. Однако стоит помнить, что максимально допустимая температура для них — около нуля. Со значительным отклонением в ту или иную сторону на их характеристики сильно влияют специализированные наборы.

Летние шины не имеют специального обозначения. Шины без обозначения — это летние шины. Иногда их обозначают как Aqua, Rain, Water, с символом дождя или зонтика. Это говорит о несколько иной конструкции шины и лучшей устойчивости к аквапланированию.

Типы конструкций и обозначения

Одним из видов маркировки шин является указание типа конструкции. В зависимости от способа изготовления и конструкции различают радиальные R и биас-слойные D шины. Маркировка располагается перед диаметром, а разница заключается в расположении кордов шины.

В первом случае они идут параллельно друг другу, во втором — под углом 45-60 градусов друг к другу. Существует также третий тип, диагональный, но в большинстве случаев сегодня производятся радиальные шины.

Второй тип обозначения шин выглядит следующим образом:

• Усиленная дополнительная нагрузка (XL), которая иногда также маркируется REINFORCED;
• Самонесущая шина Run Flat (RFT), которая обеспечивает максимальную устойчивость к проколам или порезам и которая при повреждении может проехать до 80 км без потери скорости или пробуксовки.

Особенностью является внедорожная шина, обозначаемая как All-Terrain. Это обозначение не следует путать с маркировкой Reinforced (RF), которая используется для усиленных легковых шин; это разные типы продукции, предназначенные для разных условий. Символы 6PR и 8PR указывают на то, что это шины для легкого использования, а символ C (commercial) означает шины для коммерческого использования.

На боковине любой шины больше надписей и рисунков, чем свободного места. Каждый значок несет свою функцию, но раскрыть его подноготную без подсказки не всегда возможно. К тому же в этом году появилась абсолютно новая маркировка.

Читайте также: ТОП 20 самых лучших семейных автомобилей в 2021-2022 году

Маркировка и буквы на шинах: объяснение всех символов! Маркировка и буквы на шинах: расшифровка всех значений!
